Сцепление 142.1600010

Сцепление 142.1600010

Является модернизированной версией 14-го сцепления. Рекомендовано научно-техническим центром ОАО «КАМАЗ» для установки на новые автомобили и для поставки как запасные части. Этот продукт выгодно отличается от своего предшественника увеличенным ресурсом и способностью передавать более высокий крутящий момент. Такое преимущество было достигнуто благодаря модернизации конструкции узла.

Сцепление фрикционное, сухое, двухдисковое, с периферийным расположением пружин; привод гидравлический, снабженный пневмоусилителем.

Применяемость:

Автомобили КАМАЗ 53212, 54115, 55111, 43114, 43118, 53228, 53229, 65115, 65111 с двигателями 740.11, 740.13, 740.31, 7403.

Технические характеристики

Передаваемый крутящий момент, Н·м (кгс·м): 833 (85)

Число трущихся поверхностей: 4

Нажимная пружина:

- тип: цилиндрическая, витая

- количество: 24

Диаметр фрикционных накладок, мм:

- наружный: 350

- внутренний: 200

Педаль сцепления:

- ход, мм: 165–175

- максимальное усилие, Н (кгс): 150 (15)

- тип сервомеханизма: пружинный, на педали

Привод управления сцеплением: гидравлический с пневмогидравлическим усилителем, имеется следящее устройство

Составные части

Фото Описание

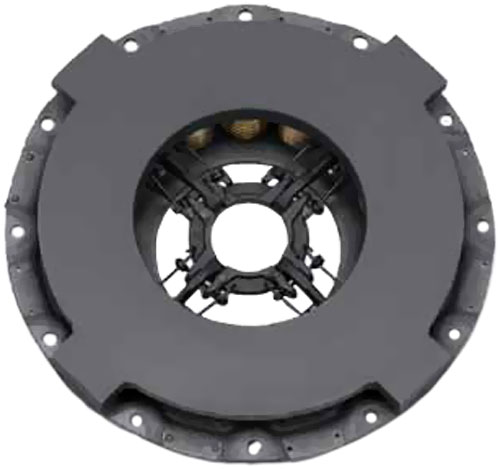

Диск нажимной 142.1601090

Диск нажимной 142.1601090

Диск нажимной 142.1601090

Диск нажимной состоит из следующих основных деталей:

кожух сцепления — 14.1601122

диск нажимной — 14.1601093

кольцо — 14.1601120

оттяжные рычаги — 4 шт. 1601086

пружины — 12 шт. 14.1601115-10

а также дополнительно 12 пружин 142.1601116

Отличительной особенностью диска нажимного 14.1601093 является наличие сдвоенных силовых пружин (фото).

Диск ведущий средний 14.1601094-10

Диск ведущий средний 14.1601094-10

Диск ведущий средний без разводного механизма на шипах.

Допускается устанавливать на автомобилях как со сцеплением 14, так и 142 кроме автомобилей МО.

Диск ведомый 14.1601130-01

Диск ведомый 14.1601130-01

диаметр диска Ø=350 мм:

толщина накладок S=4,5 мм:

на ступице 10 шлицев, внутренний диаметр 34 мм:

на сцепление устанавливаются два диска ступицами с длинным концом навстречу друг к другу.

Имеет термостойкую фрикционную накладку с большим сроком службы.

Основным отличием ведомого диска 142 от 14 является наличие 16 демферных пружин: 8 пружин 142.1601151 и 8 пружин 14.1601151.
